高架単線複線ポイントレール

概要

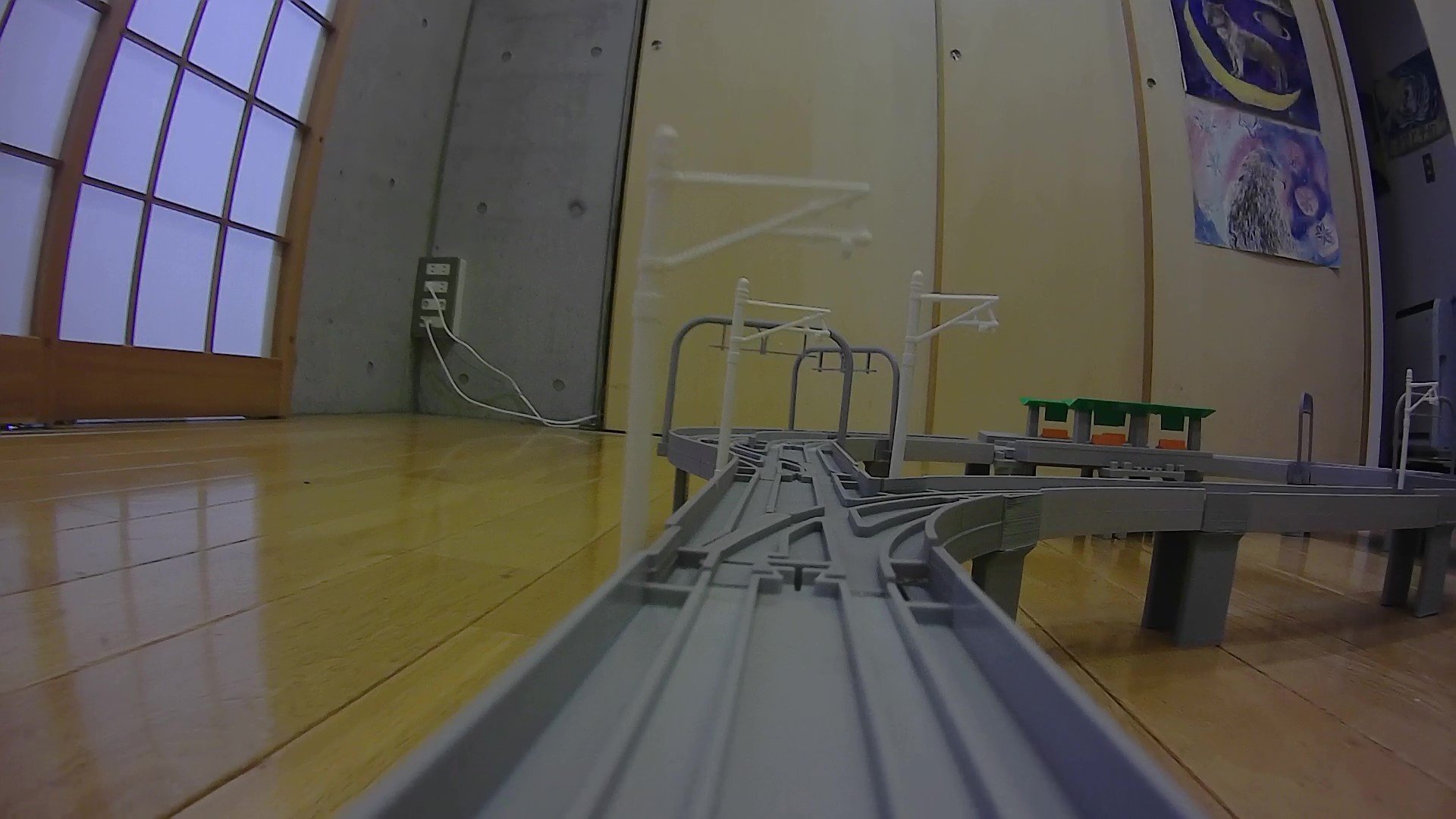

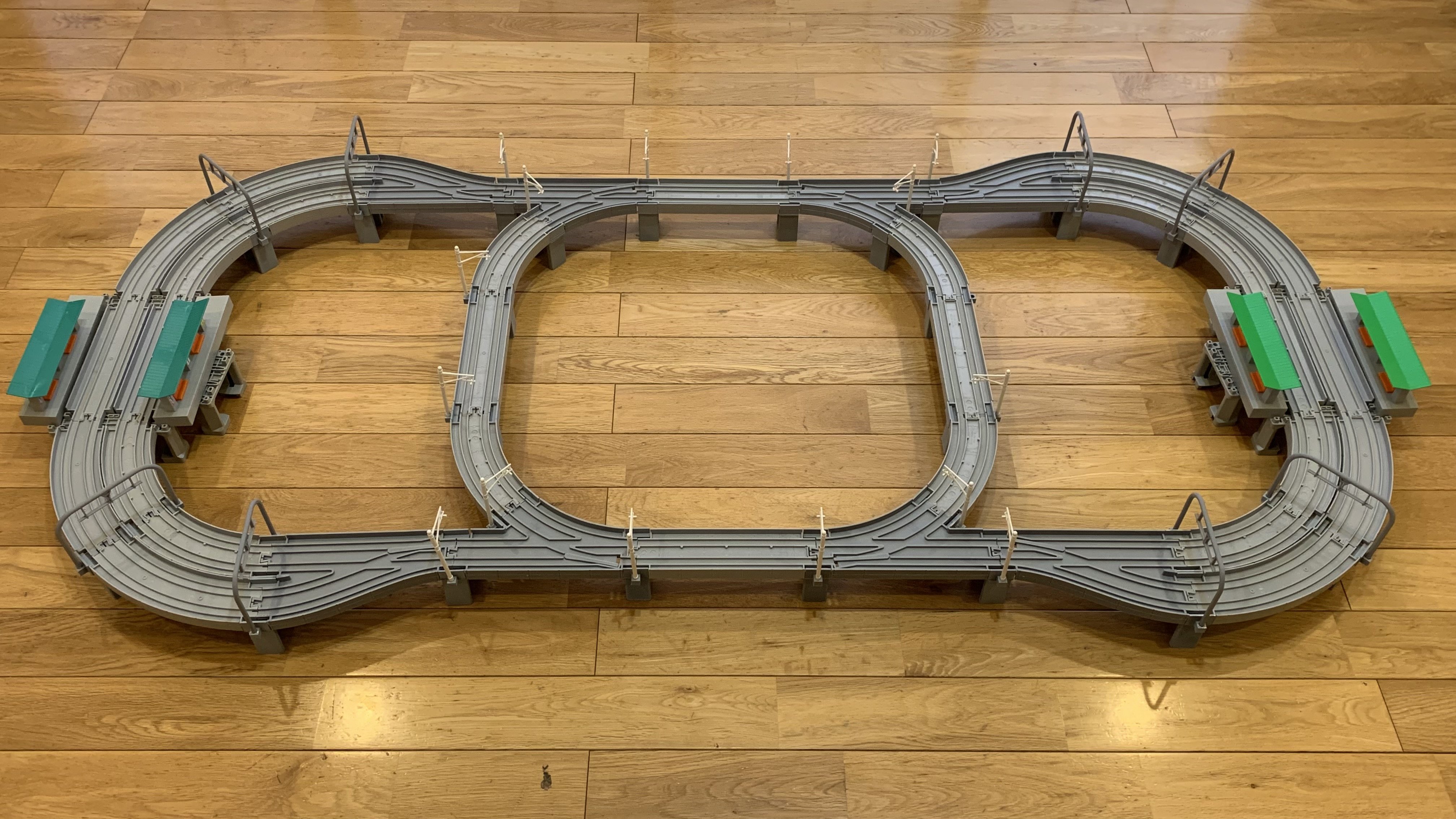

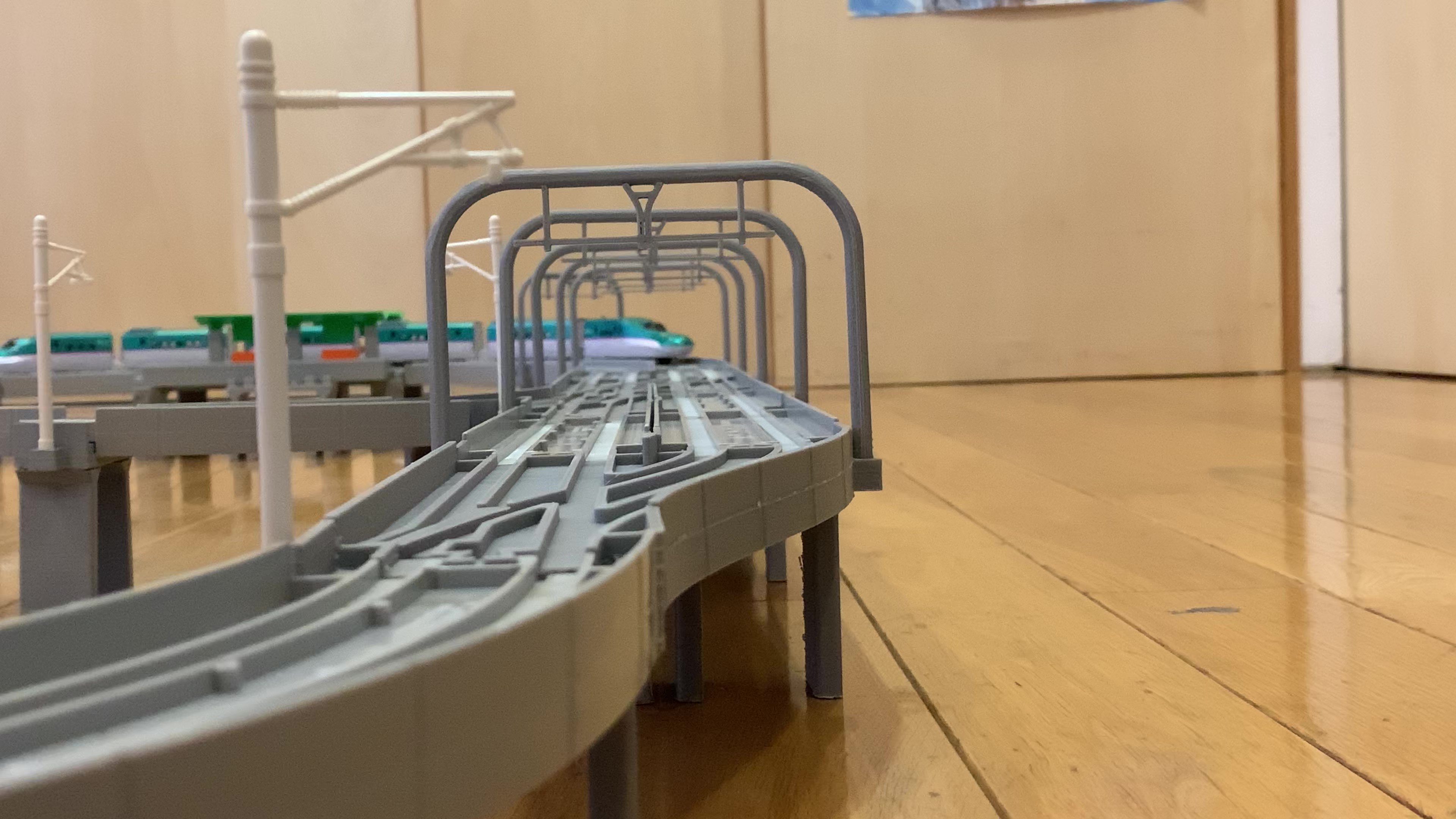

高架用の単線複線ポイントレールです。
市販のターンアウトレールと同様に、両端のジョイント部分の凹凸の組み合わせで2種類のレールがあります。

ダウンロードしたデータのうち、以下のデータを使います。

データ	内容
single_double_left_top.stl	分岐元の端が凹のタイプの上面
single_double_left_bottom.stl	分岐元の端が凹のタイプの下面
single_double_right_top.stl	分岐元の端が凸のタイプの上面
single_double_right_bottom.stl	分岐元の端が凸のタイプの下面
single_double_point_top.stl	ポイントの上面
single_double_point_bottom.stl	ポイントの下面

上面と下面を接着剤で貼り合わせます。
ポイントの穴にポイントの下面を差し込み、反対側からポイントの上面を接着剤で止めます。
ポイントは直線側とカーブ側がありますので、レールの直線とカーブの向きに合わせて取り付けます。
