高架ターンアウトレール
概要

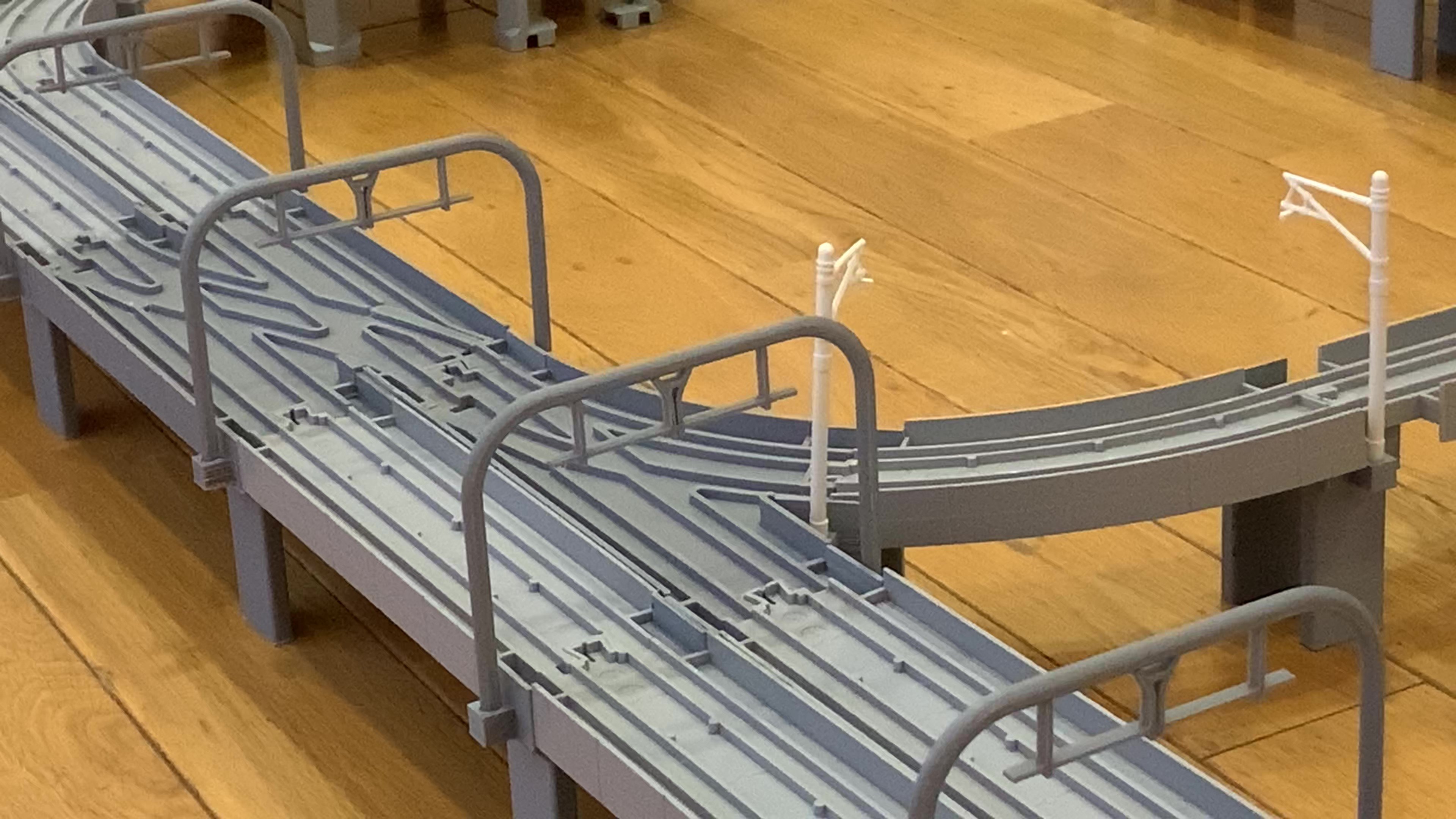

高架用のターンアウトレールです。
市販のターンアウトレールと同様に、両端のジョイント部分の凹凸の組み合わせで2種類のレールがあります。
高架用のターンアウトレールです。
市販のターンアウトレールと同様に、両端のジョイント部分の凹凸の組み合わせで2種類のレールがあります。

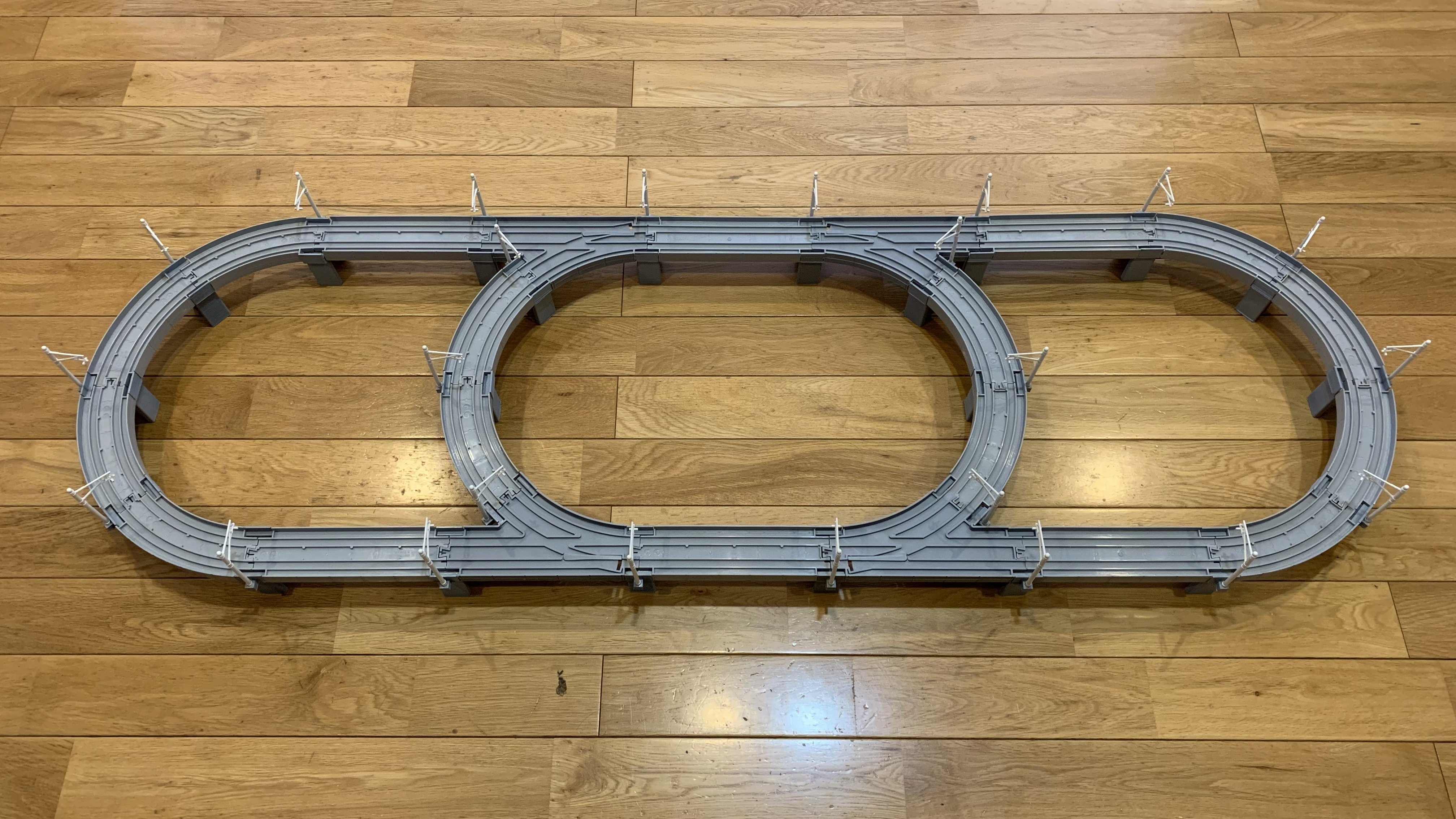

利用例
3Dプリンター用データ
ダウンロードしたデータのうち、以下のデータを使います。
| データ | 内容 |
|---|---|
| turnout_left_top.stl | 分岐元の端が凹のタイプの上面 |
| turnout_left_bottom.stl | 分岐元の端が凹のタイプの下面 |
| turnout_right_top.stl | 分岐元の端が凸のタイプの上面 |
| turnout_right_bottom.stl | 分岐元の端が凸のタイプの下面 |
| turnout_point_top.stl | ポイントの上面 |
| turnout_point_bottom.stl | ポイントの下面 |
上面と下面を接着剤で貼り合わせます。
ポイントの穴にポイントの下面を差し込み、反対側からポイントの上面を接着剤で止めます。
ポイントは直線側とカーブ側がありますので、レールの直線とカーブの向きに合わせて取り付けます。
