両側ターンアウトレール
概要
直線レールの両側で分岐できるようにしたレールです。
また、分岐の曲線部分どうしを接続するレールも合わせて作りました。
直線レールの両側で分岐できるようにしたレールです。
また、分岐の曲線部分どうしを接続するレールも合わせて作りました。

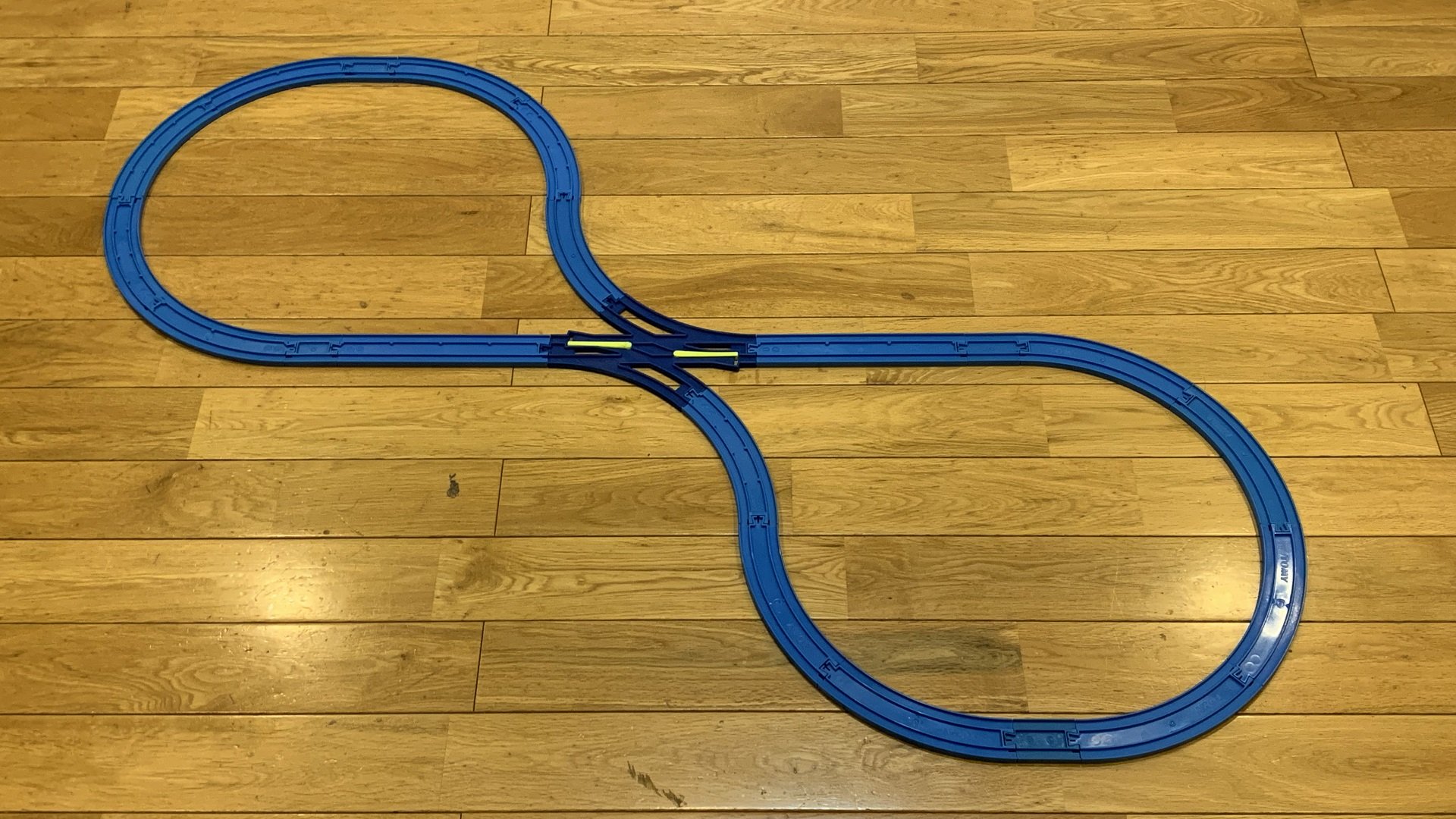

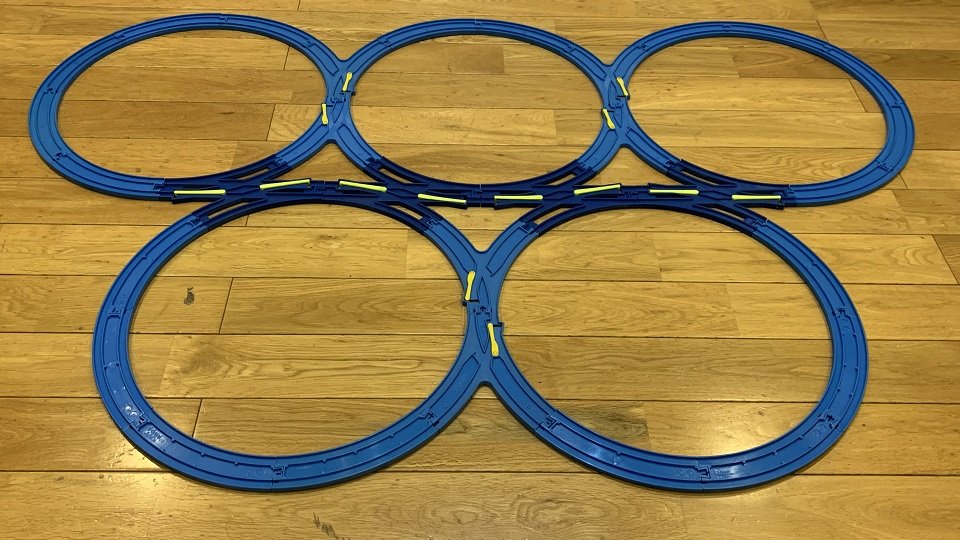

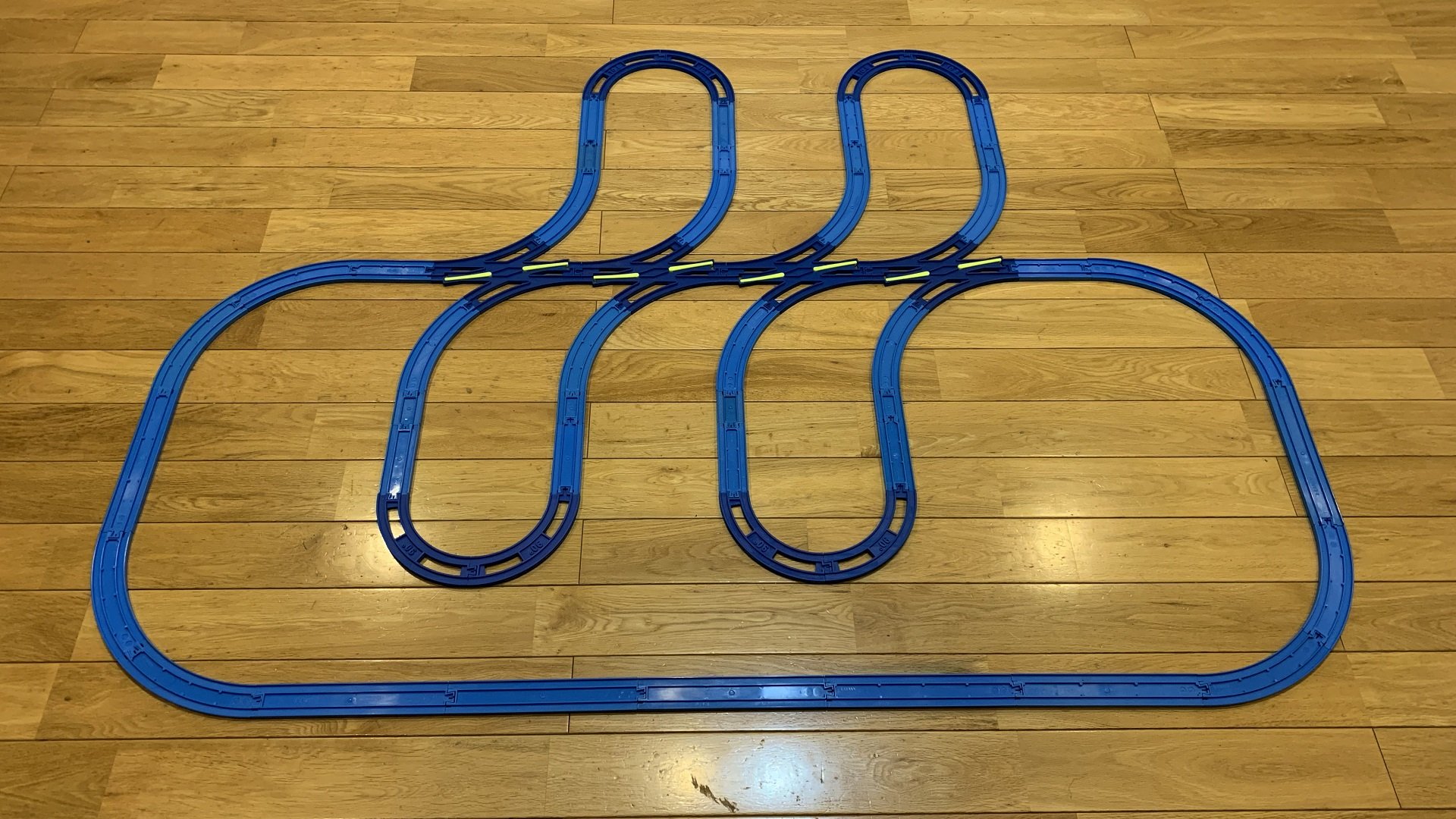

利用例
3Dプリンター用データ
曲線部分どうしがつながっていないタイプを作る場合は、ダウンロードしたZipファイルの中で、以下の各ファイルを利用します。
| データ | 内容 |
|---|---|
| each_turnout_top.stl | レールの上面 |
| each_turnout_bottom.stl | レールの下面) |
| each_turnout_point_top.stl | ポイントの上面 |
| each_turnout_point_bottom.stl | ポイントの下面 |
上面と下面を接着剤で貼り合わせます。
ポイントの穴にポイントの下面を差し込み、反対側からポイントの上面を接着剤で止めます。
ポイントは直線側とカーブ側がありますので、レールの直線とカーブの向きに合わせて取り付けます。
また、ポイントはレールの両端にありますので、point_topとpoint_bottomを2組出力します。

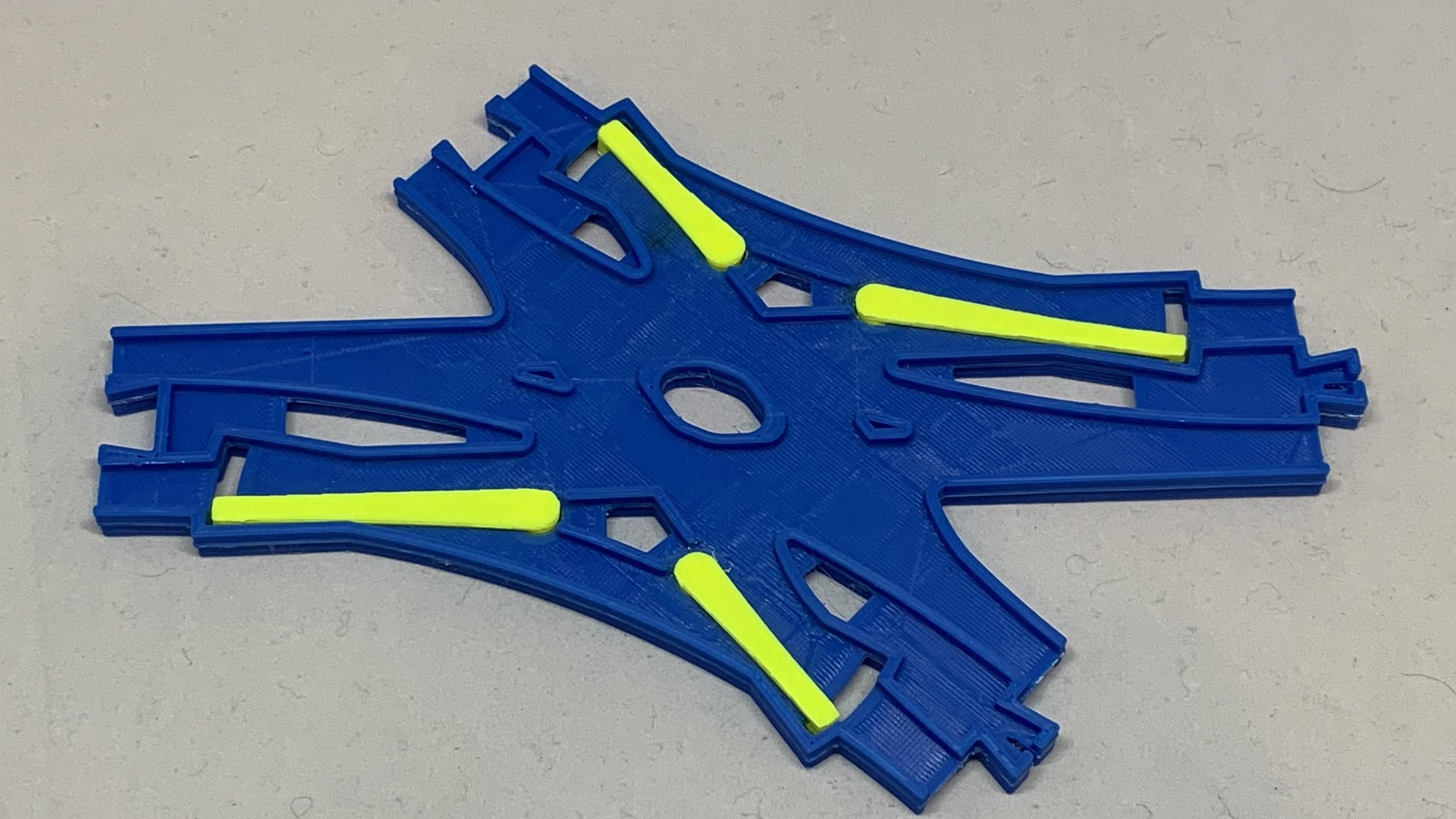

また、曲線部分どうしがつながっているタイプを作る場合は、ダウンロードしたZipファイルの中で、以下の各ファイルを利用します。
| データ | 内容 |
|---|---|
| each_turnout_slip_top.stl | レールの上面 |
| each_turnout_slip_bottom.stl | レールの下面) |
| each_turnout_slip_point1_top | ポイントの上面(長いポイント) |
| each_turnout_slip_point1_bottom | ポイントの下面(長いポイント) |
| each_turnout_slip_point2_top | ポイントの上面(短いいポイント) |
| each_turnout_slip_point2_bottom | ポイントの下面(短いポイント) |
上面と下面を接着剤で貼り合わせます。
ポイントの穴にポイントの下面を差し込み、反対側からポイントの上面を接着剤で止めます。
ポイントには長いものと短いものがあります。
長いものは、直線部分の両端に取り付けます。
一方の短いものは、曲線部分の両端に取り付けます。
