幅広ターンアウトレール
概要

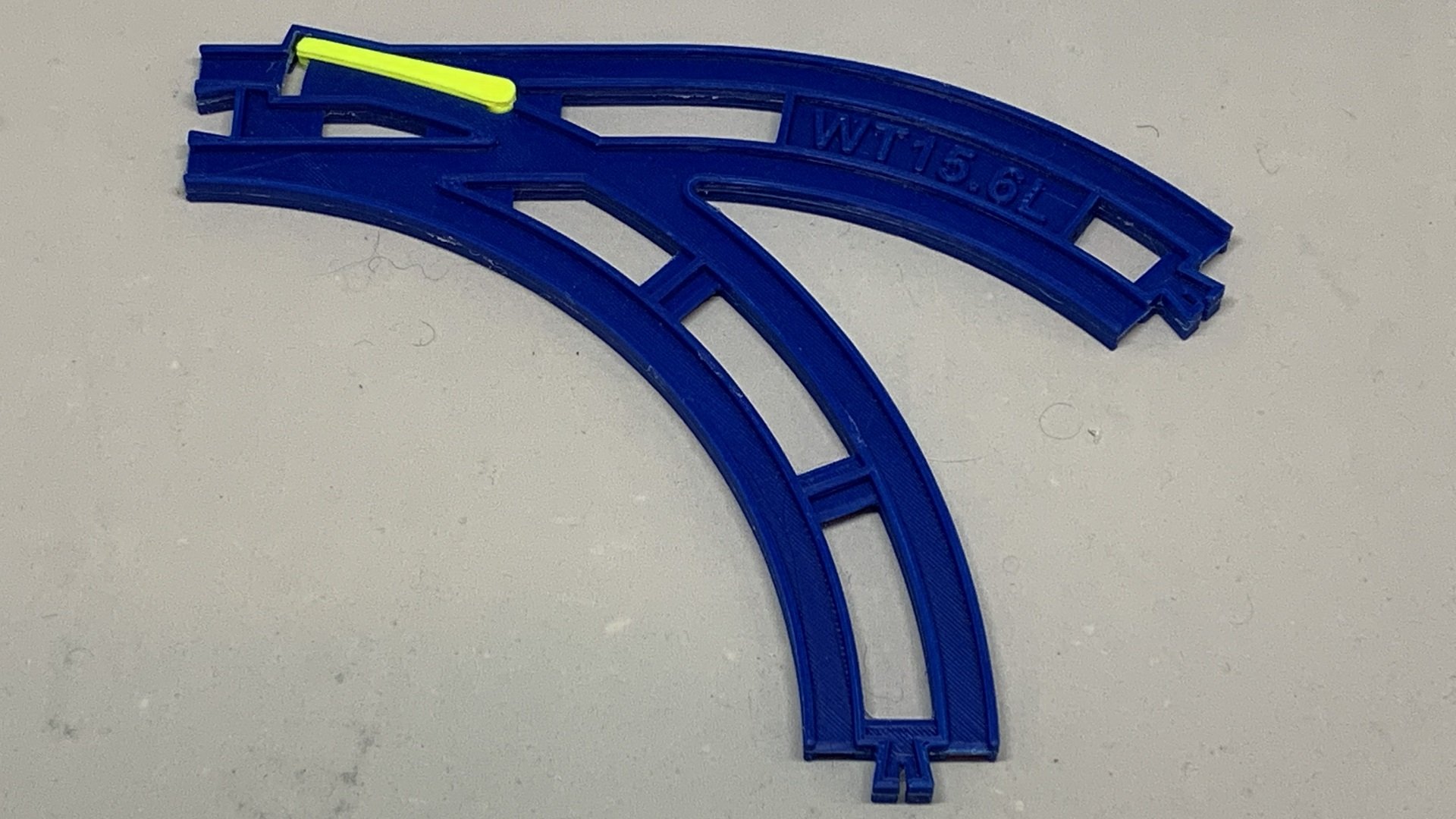

分岐しながらカーブし、その先で幅広(10.8cm間隔)のレイアウトになるレールです。
カーブの先に島式ホームの駅を設置する際に使うことができます。
通常の曲線レールと同じ半径のものと、それより半径が6cm狭いものの2種類があります。

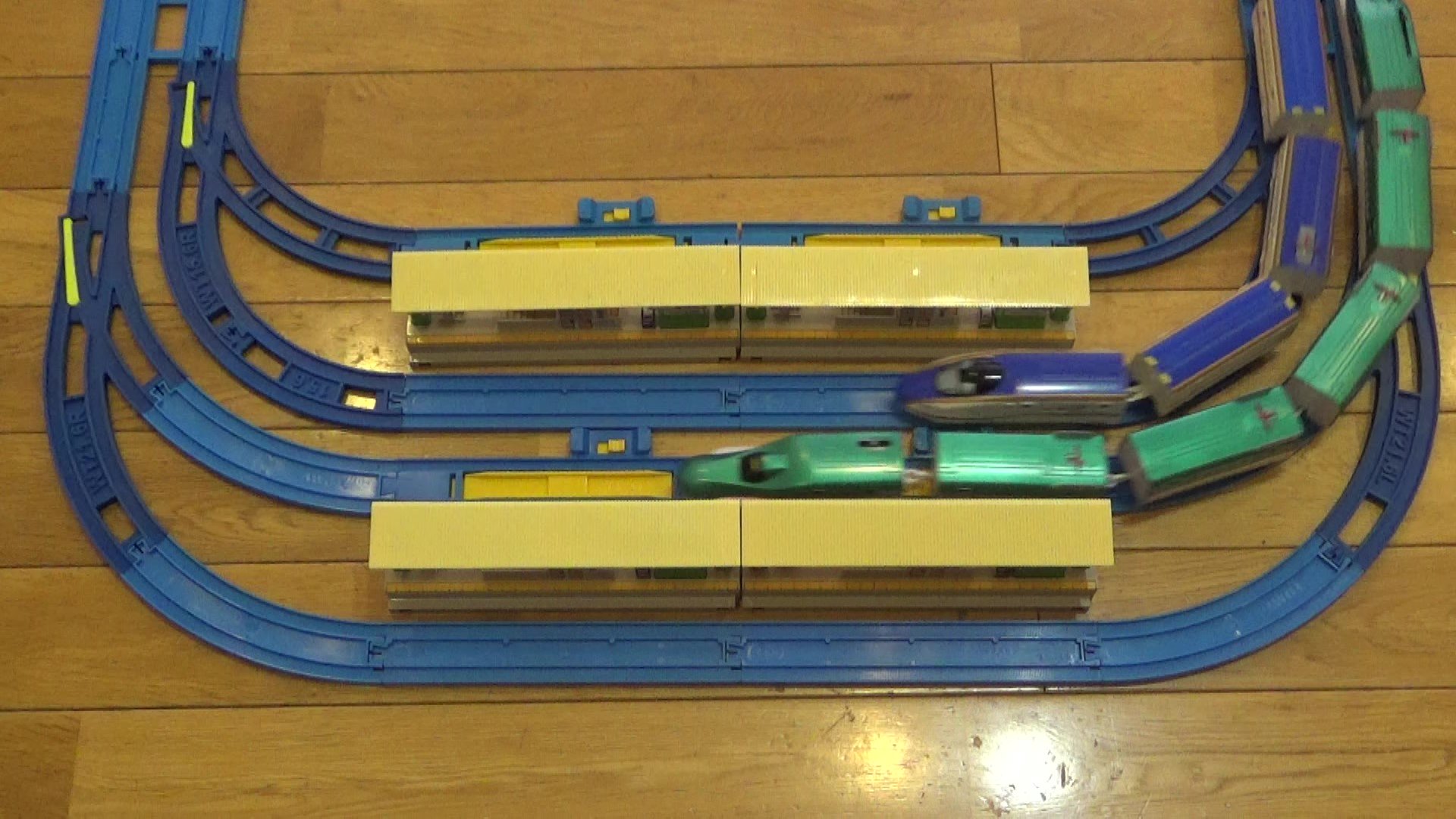

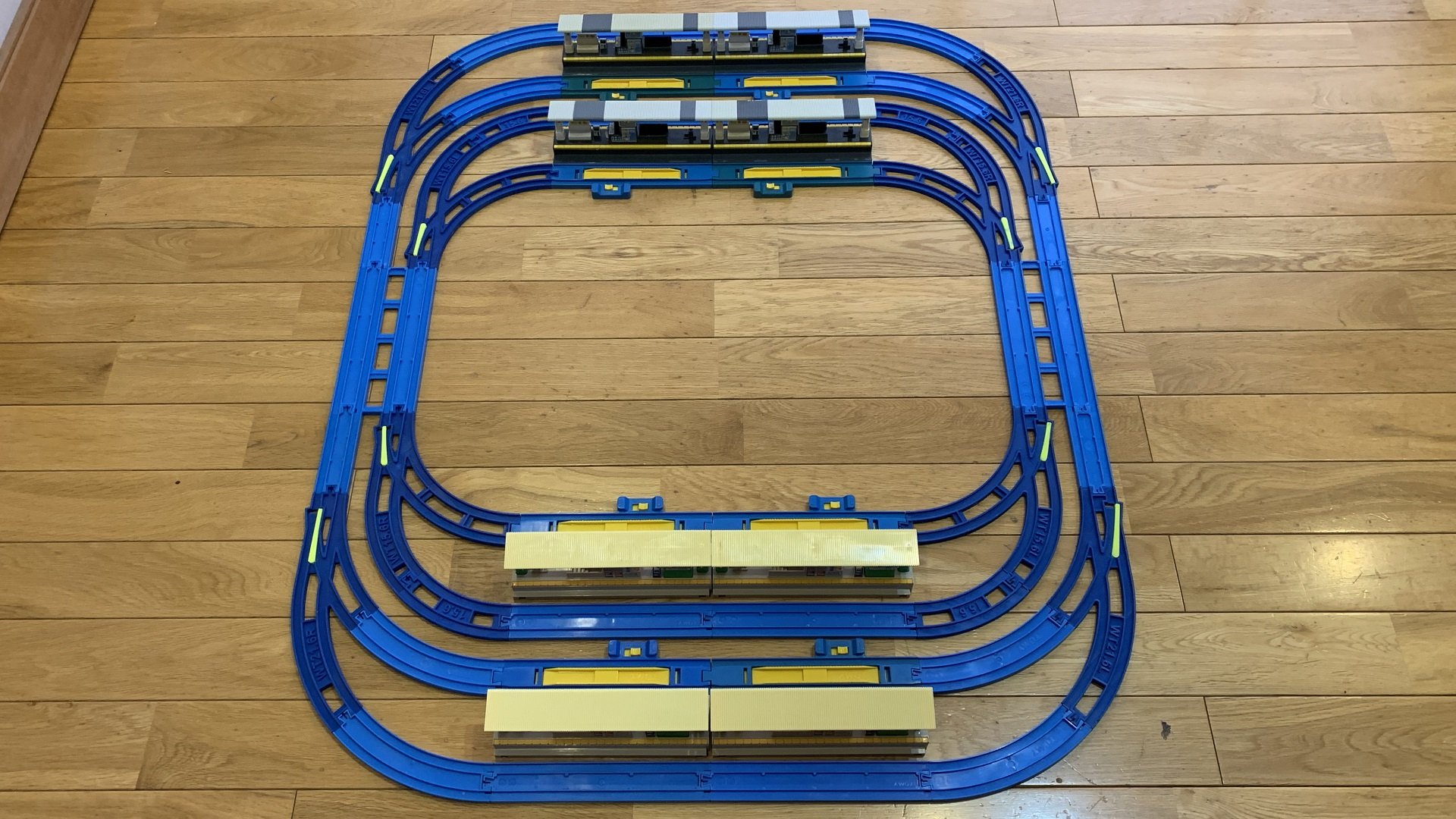

両者を組み合わせると、複線のカーブの先に2面4線の島式ホームの駅を設置することができます。
分岐しながらカーブし、その先で幅広(10.8cm間隔)のレイアウトになるレールです。
カーブの先に島式ホームの駅を設置する際に使うことができます。
通常の曲線レールと同じ半径のものと、それより半径が6cm狭いものの2種類があります。
両者を組み合わせると、複線のカーブの先に2面4線の島式ホームの駅を設置することができます。

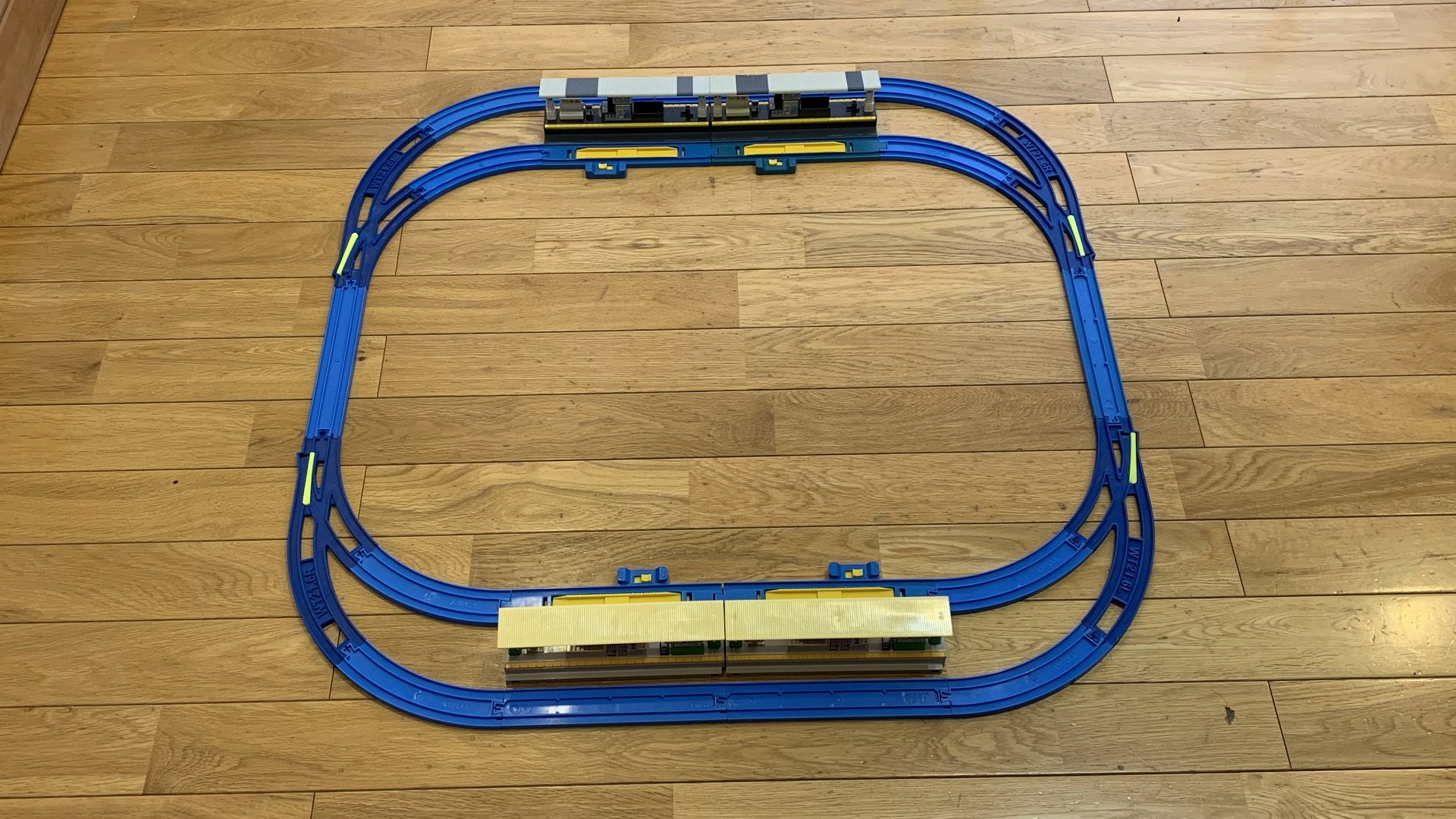

利用例
3Dプリンター用データ
ダウンロードしたZipファイルの中の、以下の各ファイルを利用します。
| データ | 内容 |
|---|---|
| wide_turnout_left_top.stl | 分岐元が凹になっているレールの上面(通常半径) |
| wide_turnout_left_bottom.stl | 分岐元が凹になっているレールの下面(通常半径) |
| wide_turnout_right_top.stl | 分岐元が凸になっているレールの上面(通常半径) |
| wide_turnout_right_bottom.stl | 分岐元が凸になっているレールの下面(通常半径) |
| wide_turnout_point_top.stl | ポイントの上面(通常半径) |
| wide_turnout_point_bottom.stl | ポイントの下面(通常半径) |
| wide_turnout_inner_left_top.stl | 分岐元が凹になっているレールの上面(通常半径) |
| wide_turnout_inner_left_bottom.stl | 分岐元が凹になっているレールの下面(通常半径) |
| wide_turnout_inner_right_top.stl | 分岐元が凸になっているレールの上面(通常半径) |
| wide_turnout_inner_right_bottom.stl | 分岐元が凸になっているレールの下面(通常半径) |
| wide_turnout_inner_point_top.stl | ポイントの上面(通常半径) |
| wide_turnout_inner_point_bottom.stl | ポイントの下面(通常半径) |
上面と下面を接着剤で貼り合わせます。
ポイントの穴にポイントの下面を差し込み、反対側からポイントの上面を接着剤で止めます。
ポイントは直線側とカーブ側がありますので、レールの直線とカーブの向きに合わせて取り付けます。
