各ブロックの使い方

散布図の作成

散布図を作成します。
それぞれのパラメータの内容は以下の通りです。

行／列	グラフの初期化のブロックで複数のグラフを表示するように指定した場合、その中のどの位置にグラフを表示するかを指定します。
X	X軸の値を指定します。通常は、Excelにデータを入力しておき、「Excel」→「セル」グループにあるセル範囲指定のブロックを使って、データを指定します。
Y	Y軸の値を指定します。通常は、Excelにデータを入力しておき、「Excel」→「セル」グループにあるセル範囲指定のブロックを使って、データを指定します。
マーカー	マーカーの種類を指定します。
マーカー色	マーカーの色を指定します。
マーカーサイズ	マーカーの大きさを指定します。
ラベル	複数の散布図を重ね合わせる際に、凡例に表示するラベルを指定します。

散布図にデータラベルを追加

散布図の個々の点にデータラベルを追加します。
それぞれのパラメータの内容は以下の通りです。

行／列	グラフの初期化のブロックで複数のグラフを表示するように指定した場合、その中のどの位置にグラフを表示するかを指定します。
表示する値	データラベルとして表示する値を、Ｘ／Y／XとY／ラベルから選択します。
ラベル	「表示する値」のパラメータで「ラベル」を選択すると、このパラメータが追加されます。通常は、Excelにデータを入力しておき、「Excel」→「セル」グループにあるセル範囲指定のブロックを使って、ラベルとして表示するデータを指定します。
X配置	X位置を基準にしたラベルの横方向の表示位置を、左寄せ／中央／右寄せから指定します。
Y配置	Y位置を基準にしたラベルの縦方向の表示位置を、上寄せ／中央／下寄せから指定します。
Xオフセット	X位置／X配置で決まる位置から、ラベルを横方向にオフセットする幅を指定します（ピクセル単位）。
Yオフセット	Y位置／Y配置で決まる位置から、ラベルを縦方向にオフセットする幅を指定します（ピクセル単位）。
向き(度)	指定した度数だけラベルを回転します（反時計回り）。 0度にすると通常の横書きになります。

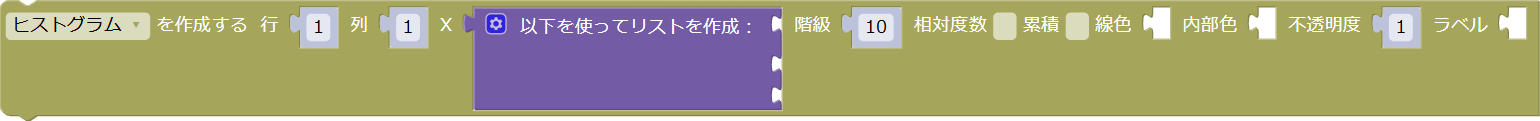

ヒストグラムの作成

ヒストグラムの階級値の書き込み

ヒストグラムの度数の書き込み
