DHT11/22の制御

温度／湿度センサーのDHT11/22を制御することができます。

Raspberry Piでは、DHT11/22から情報をしばらく取得し続けると、エラーが発生することがあります。
その場合は、Raspberry Piでファームウェアをいったん終了して、起動しなおす必要があります。

配線

DHT11/22には、＋(またはV)／－(またはG)／Sの3本のピンがあります。
＋は電源、－はGNDに接続し、Sは入力可能な任意のGPIOのピンに接続します。
電源の電圧は、3.3V／5Vのどちらでも構いません。

例えば、DHT11と無印のESP32を接続する場合で、DHT11のSを5番ピンに接続する場合の廃線は、以下の図のようになります。

まず、初期化のブロックを使って、DHT11/22を初期化します。
DHT11/22のどちらを使うかと、Sのピンの接続先を指定します。

初期化した後は、温度／湿度を取得するブロックで、それらの値を得ることができます。
温度の単位は摂氏の度で、湿度の単位はパーセントです。

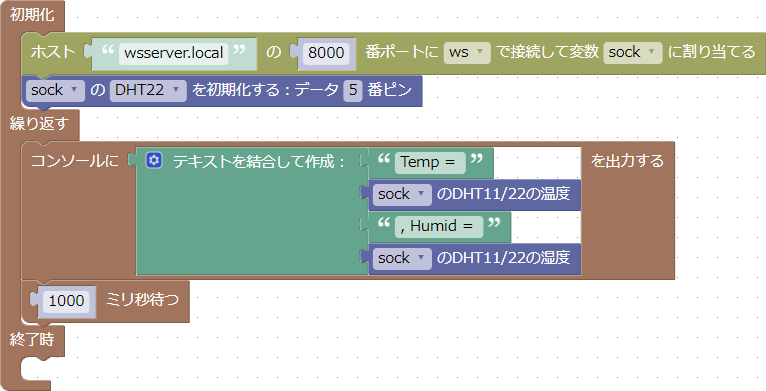

5番ピンに接続したDHT22から、温度と湿度を取得して、1秒ごとにコンソールに出力する例です。
このサンプルはこちらからダウンロードすることができます。
