Raspberry Pi Pico/PicoWでのPWM出力
PWM出力を使うことで、LEDの明るさを徐々に変化させたりすることができます。
このページでは、Raspberry Pi Pico/PicoWでのPWM出力の方法を解説します。

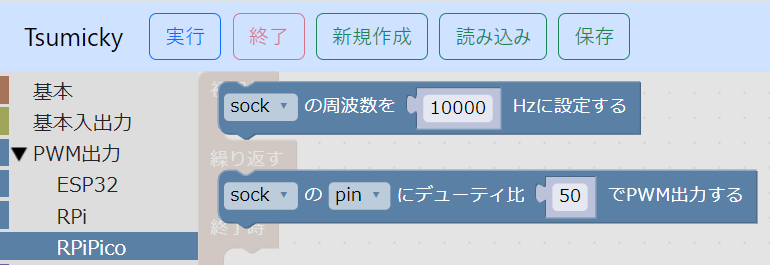

Raspberry Pico/PicoWのPWM出力関係のブロックは、「PWM出力」→「RPiPico」のグループにあります。
周波数の設定
まず、「○○の周波数を○○Hzに設定する」のブロックで、PWMの周波数を設定します。
Raspberry Pi Pico/PicoWでは、PWMの周波数はすべてのピンで同じになります。
なお、このブロックを使う前に、「基本入出力」グループの「○○の○○番ピンを変数○○に割り当てる」のブロックで、あらかじめ変数にピンを割り当てておくことが必要です。
PWM出力を行う
次に、「○○の○○にデューティ比○○％でPWM出力する」のブロックを使って、PWM出力を行います。
デューティ比は0～100の範囲で指定します。
事例

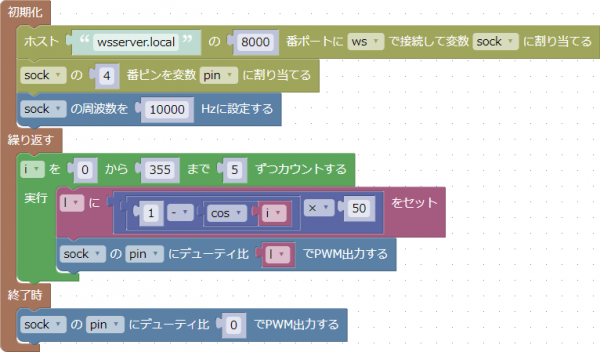

4番ピンにPWM出力を行う例です。
デューティー比を0％と100％の間で上下させます。
4番ピンにLEDを接続すると、LEDが徐々に明るくなったり暗くなったりする動作を繰り返します。
Pico用のプログラムはこちらから、Pico W用のプログラムはこちらから、ダウンロードすることができます。
