Arduino UNO QのオンボードのLEDマトリックスとRGB LEDの制御

English page

Arduino UNO Qでは、オンボードのLEDマトリックスとRGB LEDがあります。
「表示」→「Arduino UNO Q」グループのブロックで、それらの表示を制御することができます。

初期化

Arduino UNO Qに接続した後、初期化のブロックを使って、LEDマトリックスとRGB LEDを初期化します。

ビットマップの表示

ビットマップ表示のブロックを使って、LEDマトリックスにビットマップを表示することができます。

ビットマップの表示

ビットマップ上でクリックすると、個々のピクセルの点灯／消灯を設定することができます。
色が黒い状態が点灯、白い状態が消灯を表します。

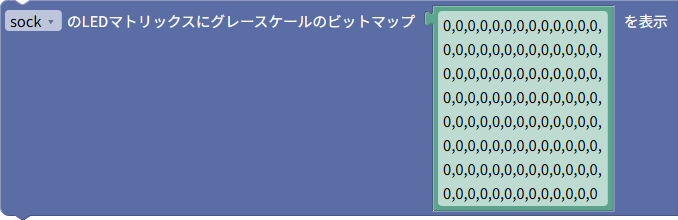

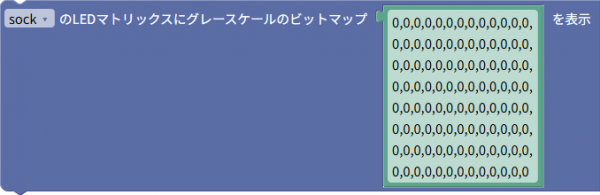

グレースケールビットマップの表示

グレースケールビットマップ表示のブロックを使って、LEDごとに明るさを8段階で指定したビットマップを表示することができます。

個々のLEDの明るさは、0(消灯)～7(点灯)の8段階の数値で表します。
LEDは縦8行×横13列＝104個ありますので、0～7の数値を104個並べてビットマップを表します。
以下の2通りの方法で表すことができます。

104個の0～7の数値をコンマで区切った文字列(途中に改行を入れても良い)
104個の0～7の数値を要素として持つリスト

テキストのスクロール表示

LEDマトリックスに、英数字のテキストをスクロールして表示することができます。

「スクロール」のパラメータで、文字がスクロールする方向を決めることができます。
また、「速度」のパラメータでは、横に1ピクセルスクロールするまでの時間をミリ秒(=1/1000秒)単位で指定します。

長いテキストを指定した場合、スクロールし終わるまでに10秒以上かかることがあり得ます。
10秒以上かかる処理を実行すると、タイムアウトエラーが発生します。
そこで、スクロールし終わるまでに10秒以上かかる場合は、「タイムアウト」のパラメータの値を大きくして、タイムアウトするまでの時間を延ばすようにします。

LEDマトリックスのクリア

クリアのブロックを使うと、LEDマトリックスのすべてのLEDを消灯することができます。

RGB LEDの点灯

Arduino UNO Qには、オンボードで4個のRGBがあります。
それぞれの色を指定して点灯させることができます。
