折れ線グラフへのデータラベルの追加

折れ線グラフの個々の点にデータラベルを追加して、個々の値を表示することができます。

1.データラベルのブロックの追加

折れ線グラフを作成するブロックの後に、「折れ線グラフにデータラベルを追加する」のブロックを追加します。

複数の系列がある折れ線グラフでも、データラベルを追加することができます。
個々の折れ線グラフを描くための繰り返しの中で、折れ線グラフを作成するブロックの後に、「折れ線グラフにデータラベルを追加する」のブロックを追加します。

「X配置」と「Y配置」のパラメータでは、個々のデータの位置を基準に、文字をどのように配置するかを指定します。
それぞれのパラメータに指定する値と、データの位置（●の位置）とラベルの配置との関係は、以下の図のようになります。

「Xオフセット」と「Yオフセット」のパラメータを指定すると、データラベルをデータの位置から上下左右に若干ずらした位置に表示することができます。
値の単位はピクセルです。
プラスの値を指定すると、X方向は右、Y方向は上にデータラベルがずれます。
マイナスの値を指定すると、逆方向にずれます。

また、「向き(度)」のパラメータを指定すると、文字を回転させることができます。
0度にすると横書きになり、プラスの値を指定すると反時計回りに回転します。

系列が1つだけの折れ線グラフと、系列が複数ある折れ線グラフで、データラベルを追加する事例を紹介します。

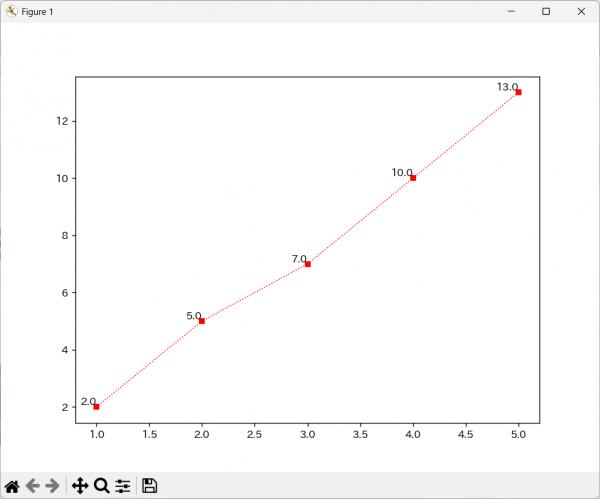

以下のプログラムは、このページの先頭にあるような折れ線グラフを表示する例です。
このプログラムは、こちらからダウンロードすることができます。
このプログラムを実行する際には、こちらのファイルをダウンロードして、Excelで開いておきます。

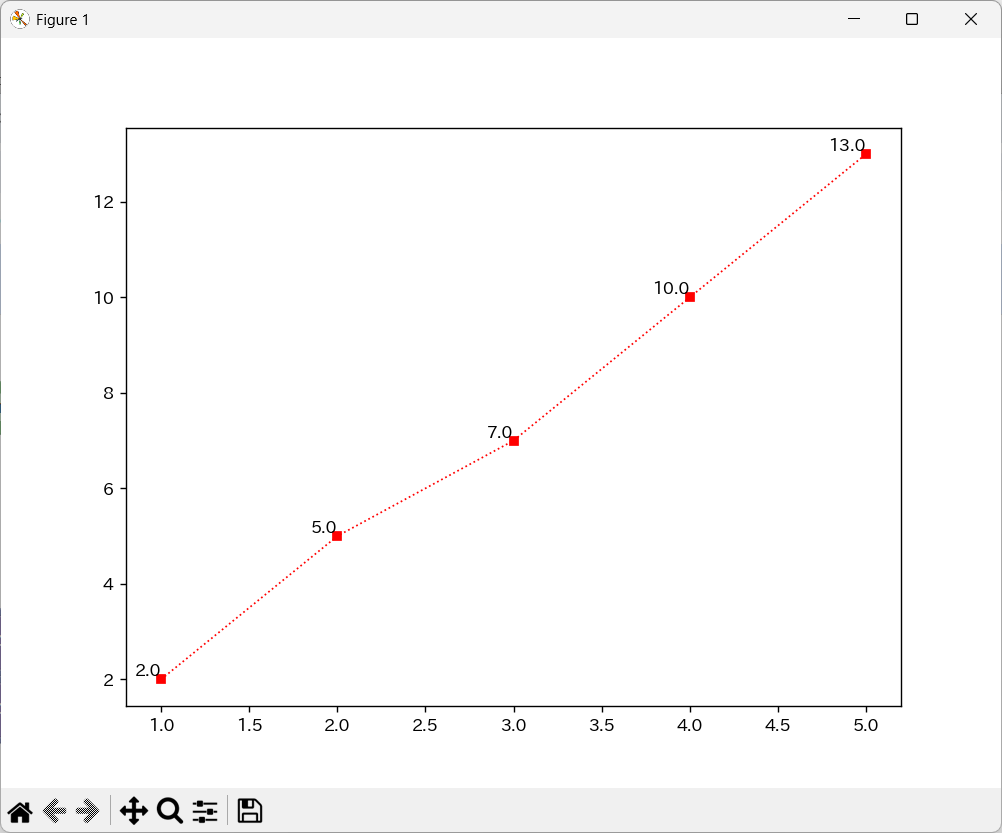

X配置を左寄せ、Y配置を上寄せにしているので、ラベルは個々の点の左上に表示されます。

以下のプログラムは、複数の系列がある棒グラフにデータラベルを追加する例です。
このプログラムは、こちらからダウンロードすることができます。
このプログラムを実行する際には、こちらのファイルをダウンロードして、Excelで開いておきます。

このプログラムを実行した結果は、以下のようになります。
X配置を左寄せ、Y配置を上寄せにしているので、ラベルは個々の点の左上に表示されます。
