系列が1つだけの折れ線グラフの表示
このページでは、系列が1つだけの単純な折れ線グラフを表示する手順を解説します。
1.グラフの元データの作成
Excelのシートに、グラフの元となるデータを入力します。
以下の画像のように、X軸／Y軸の値をを入力します。
2.ブロックの追加
「グラフの作成と表示」のページの手順に従って、最低限必要なブロックを追加します。
そして、グラフの初期化とグラフの表示のブロックの間に、折れ線グラフを表示するブロックを追加します。
このブロックは横に長いので、画面の横幅が狭いと、扱いづらい場合があります。
その時は、ブロックを右クリックして、メニューの「外部入力」をクリックすると、縦長の形に変えることができます。
また、縦長の状態のブロックを右クリックして、メニューの「インライン入力」をクリックすると、横長の形に変えることができます。
3.グラフの元データの設定
「Excel」→「セル」グループにあるセル範囲指定のブロックを使って、「X」と「Y」のパラメータで、グラフの元になるデータが入っているセル範囲を指定します。
データの先頭の行に項目名を入れている場合、「Y」のパラメータでは、項目名もセル範囲に入れることができます。
4.書式の設定
折れ線グラフ作成のブロックの「線幅」「線種」などのパラメータで、折れ線グラフの書式を設定することができます。
また、「ラベル」のパラメータでは、折れ線グラフの系列につけるラベルを指定します。
なお、「Y」のパラメータで項目名もセル範囲に入れた場合は、「matplotlib」→「一般グラフ」グループにある「Yの先頭の値」のブロックを、「ラベル」のパラメータにドラッグします。
5.事例

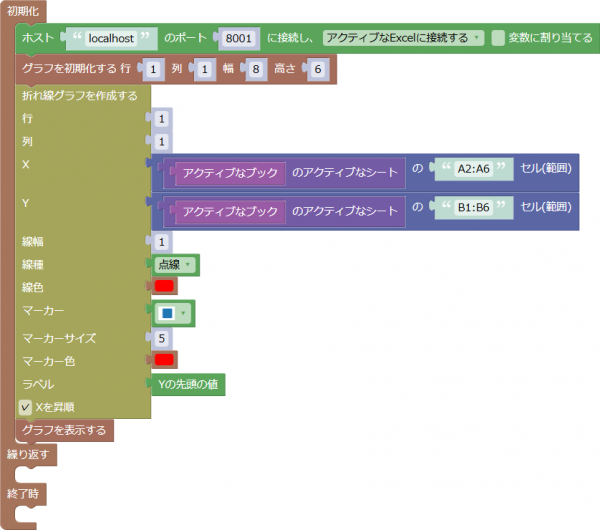

前述の例のように、Excelにデータを入力しているとします。
この場合、「X」のパラメータには、A2～A6セルを指定します。
また、「Y」のパラメータには、先頭の項目名も含めて、B1～B6セルを指定します。
さらに、「ラベル」のパラメータには、「Yの先頭の値」のブロックをドラッグします。
このプログラムを実行すると、このページの先頭にあるグラフが表示されます。
この事例のファイルは、こちらからダウンロードすることができます。
また、この事例で使用しているExcelのデータのファイルは、こちらからダウンロードすることができます。
この事例を実行する際には、Excelであらかじめデータのファイルを開いておきます。
